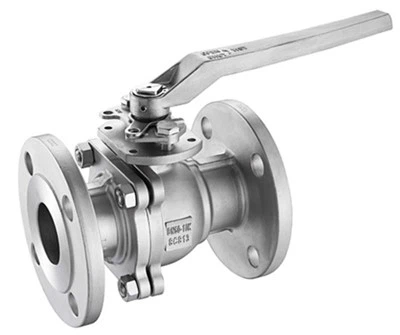

Inconel 625 Floating Ball Valve

Οι πλωτές σφαιρικές βαλβίδες Inconel 625 κατασκευάζονται σύμφωνα με το API 6D. Η βαλβίδα είναι διαμορφωμένη σε σφυρήλατο κοχλιωτό σχέδιο χωρισμένου σώματος δύο τεμαχίων με μικρή διάμετρο, κατάλληλο για συνθήκες εργασίας μέσης/χαμηλής πίεσης. Χαρακτηρίζονται από απλό σχεδιασμό, οι έδρες της βαλβίδας εισάγονται απευθείας στο σώμα.
Η πίεση ροής ανάντη σπρώχνει τη σφαίρα που επιπλέει ελεύθερα στο κάθισμα κατάντη - η συμπίεση που προκύπτει παρέχει μια τέλεια λύση στεγανοποίησης χωρίς διαρροές.
Το στέλεχος συνδέεται στην κορυφή της μπάλας και επιτρέπει στη βαλβίδα να ανοίγει και να κλείνει με μια κίνηση τετάρτου στροφής.
Η επιλογή υλικού είναι πλήρως προσαρμόσιμη για να πληροί τις προδιαγραφές του έργου του πελάτη και πολλά μοναδικά χαρακτηριστικά είναι διαθέσιμα που προσφέρουν μια βελτιωμένη τεχνική λύση κατάλληλη για επιθετικό υπεράκτιο περιβάλλον και διαβρωτικά και λειαντικά υγρά.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

Βασισμένο στο API 6D

ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

-150 έως 662 μοίρες F (-101 έως 350 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1/2-6 (DN 15-150)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 2500

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF, RTJ σύμφωνα με B16.5 & B16.47
SW, Socket Welded σύμφωνα με το B16.11

ΣΧΕΔΙΟ ΣΩΜΑΤΟΣ

Σφυρήλατο/χυτό μπουλόνι δύο τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με Hardfacing σε μπάλα και καθίσματα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δευτερεύουσες σφραγίδες σε καθαρό γραφίτη
Αντιστατική συσκευή
Anti Blow out στέλεχος
Αμφίδρομη στεγανή απενεργοποίηση
Διατίθεται συσκευασία στελέχους χαμηλών εκπομπών
O-ring / Σφραγίδες χειλιών και διαμόρφωση γραφίτη

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή Gear με λουκέτο

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με API 6D & ISO 5208 & API 598 επιθεώρηση και δοκιμή
Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 6FA/ 607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE
