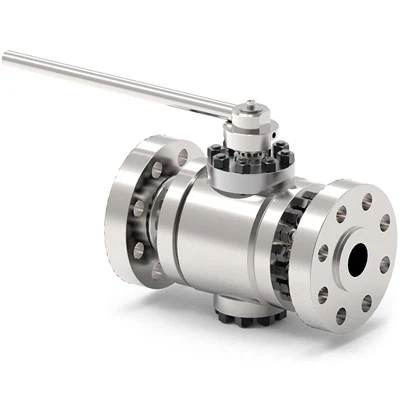

Σφαίρα βαλβίδας πλευρικής εισόδου

Οι σφαιρικές βαλβίδες πλευρικής εισόδου διαθέτουν σχέδιο τοποθετημένο στο πλάι, όπου η σφαίρα είναι στερεωμένη και το στέλεχος της βαλβίδας περιστρέφεται για να ανοίξει και να κλείσει η βαλβίδα. Αυτός ο πρωτοποριακός σχεδιασμός εξασφαλίζει εξαιρετική σταθερότητα και αξιοπιστία, ακόμη και σε σκληρά περιβάλλοντα που χαρακτηρίζονται από υψηλή πίεση και υψηλή θερμοκρασία.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

Με βάση το API 6D και τις απαιτήσεις πελατών

Εύρος ΘΕΡΜΟΚΡΑΣΙΑΣ

-150 έως 662 μοίρες F (-101 έως 350 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1-56 (DN 25-1400)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 2500

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF (στεγανοποίηση φλάντζας) και RTJ (στεγανοποίηση δακτυλίου φλάντζας): Σύμφωνα με τα πρότυπα B16.5 και B16.47.
BW (Welded) ή Butt Welded (συγκολλημένο) : Συγκολλημένο σύμφωνα με το πρότυπο B16.25.
SW (Socket Welding) ή Socket Welding: Συγκολλημένο σύμφωνα με το πρότυπο B16.11.
Σύνδεση πλήμνης: αναφέρεται στη σύνδεση μέσω της πλήμνης τροχού.

ΥΛΙΚΑ:

Ανθρακούχο χάλυβα(Ένα κράμα σιδήρου-άνθρακα με υψηλή αντοχή και σκληρότητα. Έχει καλές μηχανικές ιδιότητες και ιδιότητες επεξεργασίας και είναι εύκολο να συγκολληθεί και να κοπεί.)

Ανοξείδωτο ατσάλι(Ένας χάλυβας υψηλής κραματοποίησης με εξαιρετική αντοχή στη διάβρωση. Περιέχει στοιχεία υψηλά σε χρώμιο και νικέλιο, μπορεί να αντισταθεί αποτελεσματικά στην οξείδωση, τη διάβρωση και την υψηλή θερμοκρασία.)

Ανθρακούχο χάλυβα χαμηλής θερμοκρασίας(Έχει την ικανότητα να διατηρεί υψηλή αντοχή και σκληρότητα σε πολύ χαμηλές θερμοκρασίες. Έχει ειδική επεξεργασία για εργασία σε περιβάλλον χαμηλής θερμοκρασίας από -46 βαθμό έως -196 βαθμό .)

Διπλός(Ο διπλός ανοξείδωτος χάλυβας έχει δύο δομικές φάσεις, ωστενίτη και φερρίτη, με υψηλή αντοχή και εξαιρετική αντοχή στη διάβρωση.)

Σούπερ Διπλής όψης(Ο ανοξείδωτος χάλυβας super duplex έχει υψηλότερη περιεκτικότητα σε χρώμιο, μολυβδαίνιο και άζωτο, βελτιώνοντας περαιτέρω την αντοχή στη διάβρωση και την αντοχή.)

Inconel(Το Inconel είναι ένα κράμα υψηλής απόδοσης με εξαιρετική αντοχή σε υψηλές θερμοκρασίες, αντοχή στη διάβρωση και αντοχή στην οξείδωση.)

ΣΧΕΔΙΟ ΣΩΜΑΤΟΣ

Σφυρήλατο και χυτό μπουλόνι δύο τεμαχίων και τριών τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με σκληρή όψη στην μπάλα και στα καθίσματα
Διπλά έμβολα καθίσματα
Συνδυασμένα καθίσματα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Σχέδιο διπλού μπλοκ και εξαέρωσης (DBB)
Δευτερεύουσες σφραγίδες σε καθαρό γραφίτη
Αντιστατική συσκευή
Στέλεχος Anti Blow Out
Διατίθεται επείγουσα έγχυση στεγανοποιητικού σε καθίσματα και στέλεχος
Διατίθεται συσκευασία στελέχους χαμηλών εκπομπών
O-ring / Σφραγίδες χειλιών και διαμόρφωση γραφίτη
Επένδυση CRA σε όλες τις δυναμικές περιοχές στεγανοποίησης ή σε όλα τα βρεγμένα μέρη που είναι διαθέσιμα
Διατίθεται εκτεταμένο καπό για χαμηλή & υψηλή θερμοκρασία

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή Gear με λουκέτο
Ενεργοποιημένος: Πνευματικός/Υδραυλικός/Ηλεκτρικός

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με API 6D & ISO 5208 & API 598 επιθεώρηση και δοκιμή
Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE
