Πλωτή βαλβίδα μπάλας

Οι πλωτές σφαιρικές βαλβίδες πλευρικής εισόδου κατασκευάζονται σύμφωνα με το API 6D. Η βαλβίδα είναι διαμορφωμένη σε σφυρήλατο κοχλιωτό σχέδιο χωρισμένου σώματος δύο τεμαχίων με μικρή διάμετρο, κατάλληλο για συνθήκες εργασίας μέσης/χαμηλής πίεσης. Χαρακτηρίζονται από απλό σχεδιασμό, οι έδρες της βαλβίδας εισάγονται απευθείας στο σώμα.
Η πίεση ροής ανάντη σπρώχνει τη σφαίρα που επιπλέει ελεύθερα στο κάθισμα κατάντη - η συμπίεση που προκύπτει παρέχει μια τέλεια λύση στεγανοποίησης χωρίς διαρροές.
Το στέλεχος συνδέεται στην κορυφή της μπάλας και επιτρέπει στη βαλβίδα να ανοίγει και να κλείνει με μια κίνηση τετάρτου στροφής.
Η επιλογή υλικού είναι πλήρως προσαρμόσιμη για να πληροί τις προδιαγραφές του έργου του πελάτη και πολλά μοναδικά χαρακτηριστικά είναι διαθέσιμα που προσφέρουν μια βελτιωμένη τεχνική λύση κατάλληλη για επιθετικό υπεράκτιο περιβάλλον και διαβρωτικά και λειαντικά υγρά.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

Βασισμένο στο API 6D

ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

-150 έως 662 μοίρες F (-101 έως 350 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1/2-6 (DN 15-150)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 2500

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF, RTJ σύμφωνα με B16.5 & B16.47
SW, Socket Welded σύμφωνα με το B16.11

ΣΧΕΔΙΟ ΣΩΜΑΤΟΣ

Σφυρήλατο/χυτό μπουλόνι δύο τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με Hardfacing σε μπάλα και καθίσματα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δευτερεύουσες σφραγίδες σε καθαρό γραφίτη
Αντιστατική συσκευή
Στέλεχος Anti Blow Out
Αμφίδρομη στεγανή απενεργοποίηση
Διατίθεται συσκευασία στελέχους χαμηλών εκπομπών
O-ring / Σφραγίδες χειλιών και διαμόρφωση γραφίτη

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή Gear με λουκέτο

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με API 6D & ISO 5208 & API 598 επιθεώρηση και δοκιμή
Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 6FA/ 607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE

Πώς σχεδιάζεται η δομή στεγανοποίησης μιας πλωτής σφαιρικής βαλβίδας;

Ο σχεδιασμός της δομής στεγανοποίησης των πλωτών σφαιρικών βαλβίδων συνήθως επικεντρώνεται στη διασφάλιση ότι η βαλβίδα μπορεί να αποτρέψει αποτελεσματικά τη διαρροή μέσου στην κλειστή κατάσταση. Ακολουθεί μια λεπτομερής περιγραφή του σχεδιασμού της δομής στεγανοποίησης:

Ελαστικός δακτύλιος στεγανοποίησης διπλού λοξότμητου ή ελαστικός στεγανοποιητικός δακτύλιος V-αυλακιού:

Οι πλωτές σφαιρικές βαλβίδες χρησιμοποιούν συχνά ελαστικούς δακτυλίους στεγανοποίησης διπλής λοξότμησης ή ελαστικές δομές δακτυλίου στεγανοποίησης με αυλάκωση V.

Αυτός ο σχεδιασμός παρέχει ένα σταθερό αποτέλεσμα σφράγισης χωρίς σημαντική απώλεια της απόδοσης σφράγισης καθώς αυξάνεται ο αριθμός των λειτουργιών.

Σχέδιο επαφής μεταξύ έδρας βαλβίδας και μπάλας:

Η έδρα της βαλβίδας σχεδιάζεται συνήθως με πολλαπλές επιφάνειες στεγανοποίησης που ταιριάζουν στενά στην επιφάνεια της μπάλας.

Όταν η σφαίρα περιστρέφεται στην κλειστή θέση, η επιφάνεια στεγανοποίησης της σφαίρας έρχεται σε πλήρη επαφή με την επιφάνεια στεγανοποίησης στην έδρα της βαλβίδας, σχηματίζοντας μία ή περισσότερες γραμμές στεγανοποίησης.

Η επιλογή υλικού (όπως ανοξείδωτος χάλυβας, καρβίδιο κ.λπ.) και η επιφανειακή επεξεργασία (όπως γυάλισμα, λείανση κ.λπ.) της επιφάνειας σφράγισης είναι καθοριστικής σημασίας για την απόδοση στεγανοποίησης.

Σχέδιο κουτιού γέμισης και αδένα:

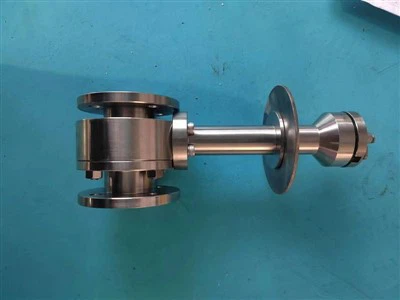

Για πλωτές σφαιρικές βαλβίδες εξαιρετικά χαμηλής θερμοκρασίας, προκειμένου να διασφαλιστεί ότι το κιβώτιο πλήρωσης και το χιτώνιο πίεσης χρησιμοποιούνται σε κανονικές θερμοκρασίες και αποφυγή κρυοπαγημάτων στους χειριστές και μείωση της απόδοσης στεγανοποίησης στεγανοποίησης, συνήθως υιοθετείται ένας εκτεταμένος σχεδιασμός στελέχους βαλβίδας.

Ένας σχεδιασμός πλάκας σταγόνας χρησιμοποιείται στη δομή του εκτεταμένου στελέχους βαλβίδας για να αποτρέψει την εξάτμιση και τη ροή συμπυκνωμένου νερού στην περιοχή μόνωσης, διατηρώντας έτσι το κανονικό περιβάλλον εργασίας του κουτιού πλήρωσης.

Πυρίμαχο δομικό σχέδιο:

Ο σχεδιασμός πυροπροστασίας είναι ιδιαίτερα σημαντικός στις ειδικές συνθήκες εργασίας των σφαιρικών βαλβίδων εξαιρετικά χαμηλής θερμοκρασίας.

Στη σύνδεση μεταξύ του σώματος της βαλβίδας και του καπό του κινητήρα και του κουτιού πλήρωσης χρησιμοποιείται μια δομή στεγανοποίησης διπλού καναλιού από στεγανοποιητικά χείλη και φλάντζες με σπειροειδή περιέλιξη ή παρέμβυσμα γραφίτη.

Όταν εκδηλώνεται πυρκαγιά, ο δακτύλιος στεγανοποίησης των χειλιών λιώνει και αποτυγχάνει, ενώ η φλάντζα με σπειροειδή περιέλιξη και το υλικό πλήρωσης γραφίτη παίζουν τον κύριο στεγανοποιητικό ρόλο για να αποτρέψουν τη διαρροή μεγάλων ποσοτήτων μέσων και να αποτρέψουν περαιτέρω την επέκταση της φωτιάς.

Σχεδιασμός αυτόματης δομής ανακούφισης πίεσης:

Όταν η πίεση στη μεσαία κοιλότητα αυξάνεται ασυνήθιστα, η αυτόματη δομή ανακούφισης πίεσης της πλωτής σφαιρικής βαλβίδας μπορεί να εξασφαλίσει την ασφάλεια του σώματος της βαλβίδας.

Αυτός ο σχεδιασμός επιτρέπει στο μέσο στη μεσαία κοιλότητα να βασίζεται στη δική του ώθηση για να ωθήσει την έδρα της βαλβίδας και να εκτονώσει αυτόματα την πίεση.

Αντιστατικός δομικός σχεδιασμός:

Προκειμένου να αποφευχθούν οι στατικοί σπινθήρες που προκαλούνται από την τριβή μεταξύ της σφαίρας και της έδρας της βαλβίδας κατά τη λειτουργία της βαλβίδας, τοποθετείται μια αντιστατική συσκευή στην πλωτή σφαιρική βαλβίδα.

Αυτές οι συσκευές εκτρέπουν το φορτίο που συσσωρεύεται στη σφαίρα για να αποτρέψουν τους επικίνδυνους σπινθήρες από τον στατικό ηλεκτρισμό.

Συνοψίζοντας, ο σχεδιασμός της δομής στεγανοποίησης της πλωτής σφαιρικής βαλβίδας λαμβάνει πλήρως υπόψη πολλές πτυχές όπως η επιλογή υλικού, η επεξεργασία επιφάνειας, η δομική διάταξη και τα χαρακτηριστικά ασφαλείας για να διασφαλιστεί ότι η βαλβίδα μπορεί να παρέχει αξιόπιστη απόδοση στεγανοποίησης υπό διάφορες συνθήκες εργασίας.
