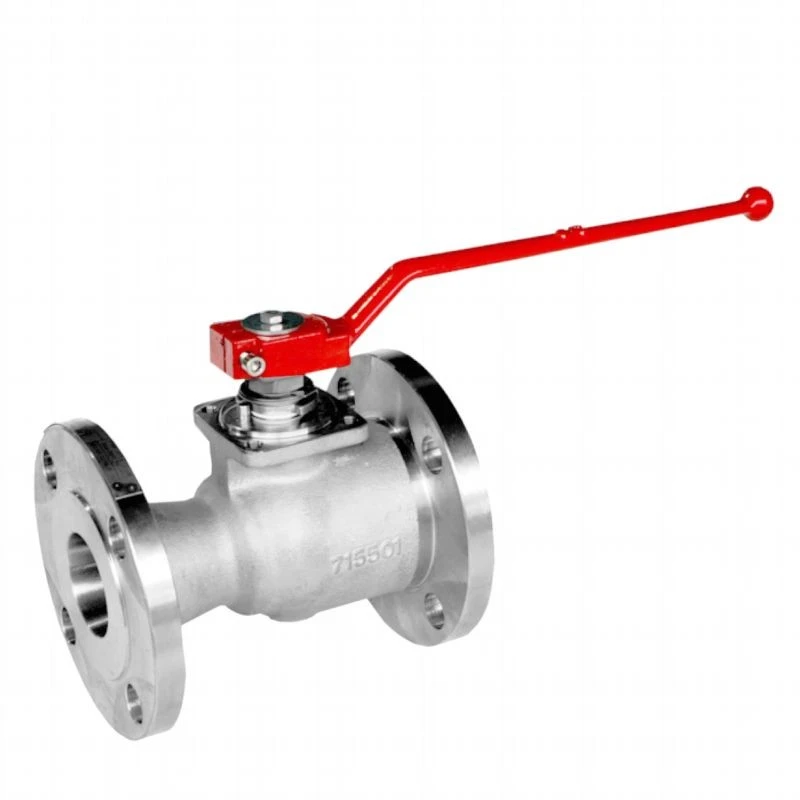

Πλωτή βαλβίδα μπάλας 1 τεμαχίου

Οι πλωτές σφαιρικές βαλβίδες 1 τεμαχίου κατασκευάζονται σύμφωνα με το API 6D. Η βαλβίδα είναι διαμορφωμένη σε σφυρήλατο κοχλιωτό σχέδιο χωρισμένου σώματος δύο τεμαχίων με μικρή διάμετρο, κατάλληλο για συνθήκες εργασίας μέσης/χαμηλής πίεσης. Χαρακτηρίζονται από απλό σχεδιασμό, οι έδρες των βαλβίδων εισάγονται απευθείας στο σώμα.
Η πίεση ροής ανάντη σπρώχνει τη σφαίρα που επιπλέει ελεύθερα στο κάθισμα κατάντη - η συμπίεση που προκύπτει παρέχει μια τέλεια λύση στεγανοποίησης χωρίς διαρροές.
Το στέλεχος συνδέεται στην κορυφή της μπάλας και επιτρέπει στη βαλβίδα να ανοίγει και να κλείνει με μια κίνηση τετάρτου στροφής.
Η επιλογή υλικού είναι πλήρως προσαρμόσιμη για να ανταποκρίνεται στις προδιαγραφές του έργου του πελάτη και πολλά μοναδικά χαρακτηριστικά είναι διαθέσιμα που προσφέρουν μια βελτιωμένη τεχνική λύση κατάλληλη για επιθετικό υπεράκτιο περιβάλλον και διαβρωτικά και λειαντικά υγρά.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

Βασισμένο στο API 6D

ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

-150 έως 662 μοίρες F (-101 έως 350 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1/2-6 (DN 15-150)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 2500

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF, RTJ σύμφωνα με B16.5 & B16.47
SW, Socket Welded σύμφωνα με το B16.11

ΣΧΕΔΙΑΣΜΟΣ ΣΩΜΑΤΟΣ

Σφυρήλατο/χυτό μπουλόνι δύο τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με Hardfacing σε μπάλα και καθίσματα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δευτερεύουσες σφραγίδες σε καθαρό γραφίτη
Αντιστατική συσκευή
Στέλεχος Anti Blow Out
Αμφίδρομη στεγανή απενεργοποίηση
Διατίθεται συσκευασία στελέχους χαμηλών εκπομπών
O-ring / Σφραγίδες χειλιών και διαμόρφωση γραφίτη

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή Gear με λουκέτο

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με API 6D & ISO 5208 & API 598 επιθεώρηση και δοκιμή
Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 6FA/ 607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE

Ποιος είναι ο ρόλος των πλωτών σφαιρικών βαλβίδων στα συστήματα ελέγχου υγρών;

Στα συστήματα ελέγχου υγρών, οι πλωτές σφαιρικές βαλβίδες διαδραματίζουν βασικό ρόλο και οι κύριες λειτουργίες τους αντικατοπτρίζονται στις ακόλουθες πτυχές:

Έλεγχος στάθμης υγρού:

Οι πλωτές σφαιρικές βαλβίδες μπορούν να ελέγχουν αυτόματα την είσοδο και την έξοδο υγρών ανάλογα με το ύψος της στάθμης του υγρού για να διασφαλίσουν ότι η στάθμη του υγρού παραμένει σταθερή. Αυτό επιτυγχάνεται μέσω της αιωρούμενης μπάλας και της συσκευής ελέγχου μέσα σε αυτήν. Όταν η στάθμη του υγρού ανεβαίνει, η αιωρούμενη μπάλα ανεβαίνει και κλείνει τη βαλβίδα για να αποτρέψει την είσοδο περισσότερου υγρού. όταν πέφτει η στάθμη του υγρού, η αιωρούμενη μπάλα πέφτει και ανοίγει τη βαλβίδα για να επιτρέψει την είσοδο υγρού.

Αποτροπή υπερχείλισης:

Μια σημαντική λειτουργία των πλωτών σφαιρικών βαλβίδων είναι να κλείνουν αυτόματα όταν η στάθμη του υγρού υπερβαίνει την καθορισμένη τιμή, αποτρέποντας έτσι την υπερχείλιση του υγρού. Αυτό το χαρακτηριστικό καθιστά τις πλωτές σφαιρικές βαλβίδες ιδιαίτερα σημαντικές σε συστήματα που απαιτούν ακριβή έλεγχο των επιπέδων υγρών, όπως η χημική επεξεργασία, τα φαρμακευτικά προϊόντα και οι βιομηχανίες επεξεργασίας τροφίμων.

Μειώστε τη διαρροή:

Η πλωτή σφαιρική βαλβίδα υιοθετεί μια δομή υψηλής πλατφόρμας και έναν εσωτερικό σχεδιασμό στελέχους βαλβίδας, που μπορεί αποτελεσματικά να αποτρέψει την έκρηξη του στελέχους βαλβίδας από την πίεση στον αγωγό. Ταυτόχρονα, υλικά ανθεκτικά στη φθορά, όπως πολυτετραφθοροαιθυλένιο (ή ενισχυμένος γραφίτης) χρησιμοποιούνται μεταξύ του στελέχους βαλβίδας και της σφαίρας, γεγονός που μειώνει τη ροπή ανοίγματος και κλεισίματος της βαλβίδας, κάνει τη λειτουργία πιο εξοικονόμηση εργασίας και μειώνει τον κίνδυνο διαρροής που προκαλείται από ακατάλληλη λειτουργία.

Πυρίμαχο και αντιστατικό:

Το αγώγιμο ελατήριο τοποθετείται μεταξύ του στελέχους βαλβίδας και του σώματος της βαλβίδας και μεταξύ του στελέχους βαλβίδας και της σφαίρας για να αποφευχθεί η ανάφλεξη εύφλεκτων μέσων λόγω στατικού ηλεκτρισμού και να διασφαλιστεί η ασφάλεια του συστήματος.

Διπλή προστασία πυρίμαχης δομής:

Όταν ο δακτύλιος στεγανοποίησης καίγεται σε περίπτωση πυρκαγιάς, κάθε τμήμα στεγανοποίησης της πλωτής σφαιρικής βαλβίδας μπορεί να σχηματίσει μια σκληρή στεγανωτική δομή από μέταλλο σε μέταλλο για να παρέχει πρόσθετη προστασία.

Δομικά χαρακτηριστικά και πεδίο εφαρμογής:

Το σώμα της βαλβίδας της πλωτής σφαιρικής βαλβίδας χωρίζεται σε δύο μισά και μια μεταλλική έδρα στεγανοποίησης ή μια μαλακή έδρα στεγανοποίησης χρησιμοποιείται ως βοηθητική δομή στεγανοποίησης μεταξύ της σφαίρας και της έδρας της βαλβίδας. Αυτός ο σχεδιασμός κάνει την πλωτή σφαιρική βαλβίδα να έχει τα χαρακτηριστικά της απλής δομής, της εύκολης λειτουργίας, της αξιόπιστης στεγανοποίησης και της μεγάλης περιοχής εφαρμογής. Χρησιμοποιούνται ευρέως σε βιομηχανίες πετρελαίου, χημικών, φυσικού αερίου, μεταλλουργίας, ελαφριάς βιομηχανίας, ιατρικής, τροφίμων, δημοτικών και άλλων βιομηχανιών.

Συνοπτικά, οι πλωτές σφαιρικές βαλβίδες διαδραματίζουν βασικό ρόλο στον έλεγχο των επιπέδων του υγρού, στην πρόληψη της υπερχείλισης, στη μείωση της διαρροής, στην πρόληψη της πυρκαγιάς και του στατικού ηλεκτρισμού και στην παροχή διπλής προστασίας των πυράντοχων δομών στα συστήματα ελέγχου υγρών. Ο μοναδικός σχεδιασμός και το ευρύ φάσμα εφαρμογών του το καθιστούν αναπόσπαστο μέρος των βιομηχανικών συστημάτων ελέγχου.
