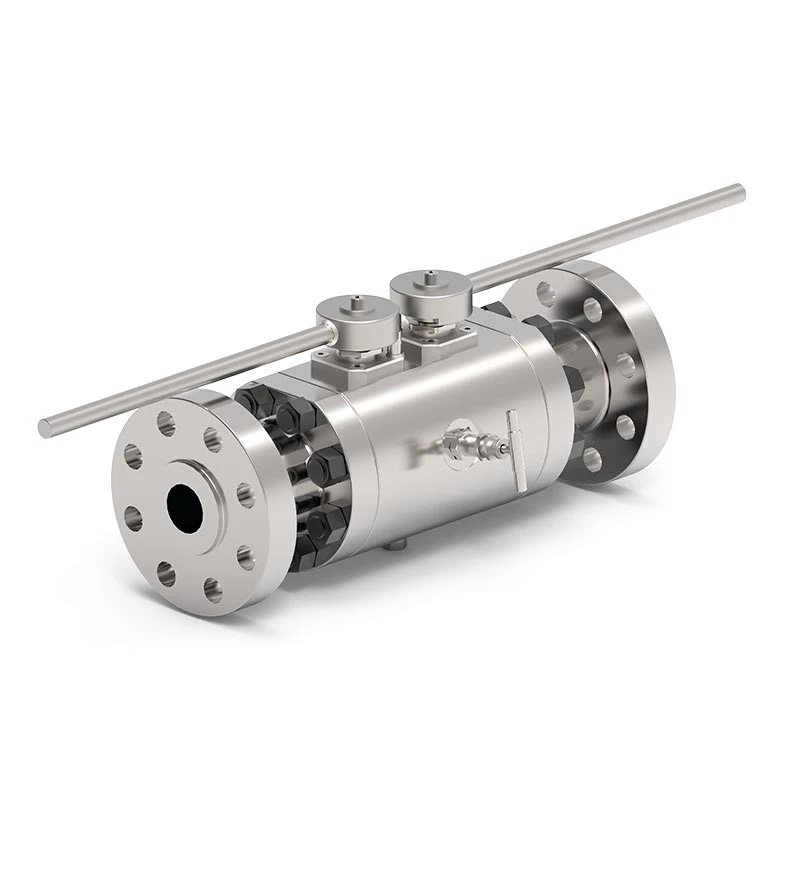

Μπαλική βαλβίδα 3 τεμαχίων διπλού μπλοκ & εξαέρωσης

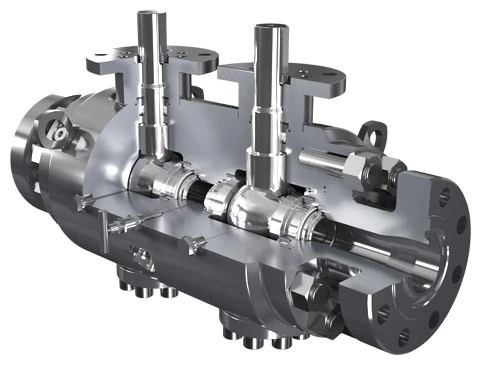

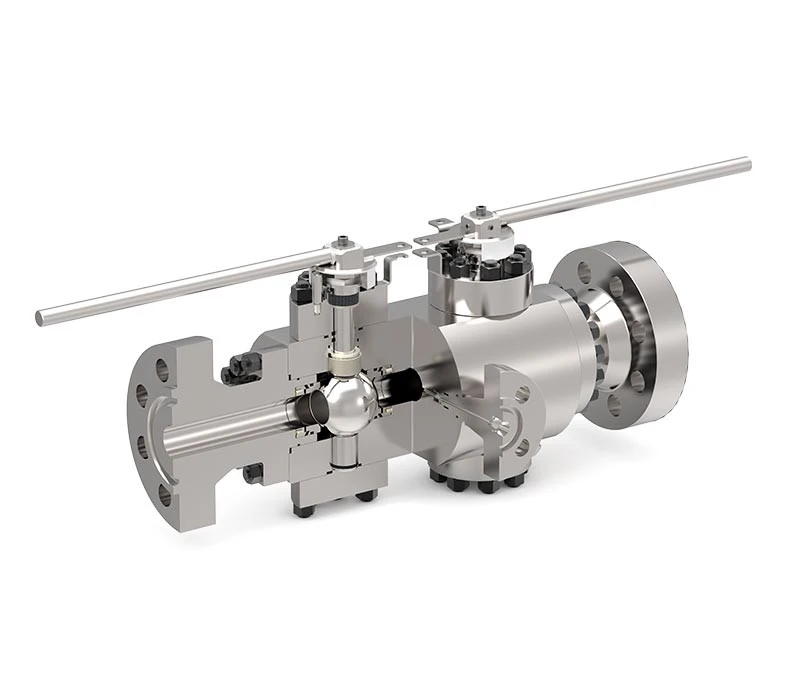

Η σφαιρική βαλβίδα Double Block&bleed 3 τεμαχίων διαθέτει μοναδικό σχεδιασμό διπλής δομής, που περιλαμβάνει τρία ξεχωριστά εξαρτήματα σώματος βαλβίδας. Συγκεκριμένα, το σώμα της βαλβίδας είναι κατασκευασμένο από δύο σφαίρες, καθεμία από τις οποίες διαχειρίζεται ανεξάρτητα ένα κανάλι ρευστού. Αυτός ο πρωτοποριακός σχεδιασμός όχι μόνο ενισχύει την ευελιξία και την αξιοπιστία της βαλβίδας, αλλά της επιτρέπει επίσης να υπερέχει σε σενάρια που απαιτούν ταυτόχρονο έλεγχο δύο καναλιών υγρού. Επιπλέον, η βαλβίδα είναι εξοπλισμένη με λειτουργία αποστράγγισης, ικανή να απελευθερώνει την πίεση του αγωγού όταν είναι απαραίτητο, διασφαλίζοντας έτσι την ασφαλή και ομαλή λειτουργία ολόκληρου του συστήματος.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

Εύρος ΘΕΡΜΟΚΡΑΣΙΑΣ

-58 έως 392 μοίρες F (-50 έως 200 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1-12 (DN 25-300)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 2500

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF, RTJ σύμφωνα με B16.5 & B16.47
BW, Butt Welded σύμφωνα με το B16.25
SW, Socket Welded σύμφωνα με το B16.11

ΥΛΙΚΑ

Ανθρακούχο χάλυβα χαμηλής θερμοκρασίας και χαμηλού κράματος

Ανοξείδωτο, Duplex και Super Duplex

Κράματα νικελίου, τιτάνιο

ΣΧΕΔΙΟ ΣΩΜΑΤΟΣ

Σφυρήλατο και χυτό βιδωμένο τριών τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με σκληρή όψη στην μπάλα και στα καθίσματα
Διπλά έμβολα καθίσματα
Συνδυασμένα καθίσματα

ΚΥΡΙΕΣ ΕΦΑΡΜΟΓΕΣ

•Υπεράκτια παραγωγή πετρελαίου & φυσικού αερίου
•Τερματικά τερματικά αερίου και πετρελαίου
•Χημικά & Πετροχημικά
•Διύλιση
•Κατασκευή πέδιλων μέτρησης φορολογίας
•Φορέας υγραερίου LNG
•Εργολάβοι βιομηχανίας διεργασιών/ηλεκτρικής ενέργειας

ΦΟΝΤΑ

•Εξοικονόμηση χώρου και βάρους
•Εξοικονόμηση κόστους (προϊόν & εγκατάσταση)
•Ελαχιστοποιημένες διαδρομές διαρροής
•Αυξημένη δομική ακεραιότητα γραμμής
•Διαμορφώσεις ESDV+MOV ή ESDV+XV
•Αυξημένη αξιοπιστία του συστήματος

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

•Αντι στελέχη εξόδου/χαμηλών εκπομπών
•Πυρασφαλής & αντιστατικός σχεδιασμός
•Ανεξάρτητη μπάλα και στέλεχος
•Αυτοευθυγραμμιζόμενα τελειώματα
•Αυτοανακούφιση/ Εφέ διπλού εμβόλου
πλωτά καθίσματα
•Μαλακό ή μεταλλικό κάθισμα

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή Gear με λουκέτο
Ενεργοποιημένος: Πνευματικός/Υδραυλικός/Ηλεκτρικός

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με API 6D & ISO 5208 & API 598 επιθεώρηση και δοκιμή
Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE
