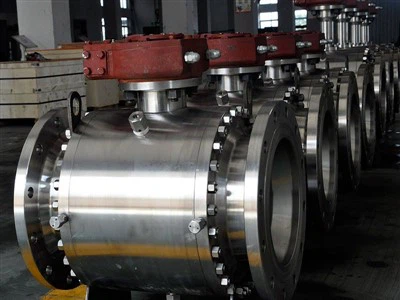

316 Κρυογονική Σφαίρα Βαλβίδα

Οι κρυογονικές σφαιρικές βαλβίδες 316 κατασκευάζονται για εξαιρετικά χαμηλές θερμοκρασίες και κρυογονικές εφαρμογές. Οι βαλβίδες έχουν σχεδιαστεί με ενσωματωμένη προέκταση του καπό που εμποδίζει τα κρυογονικά υγρά να φτάσουν στο στέλεχος, επιτρέποντας στα υγρά να βράσουν και να μετατραπούν σε αέριο. Αυτό ελαχιστοποιεί την απώλεια ενέργειας κατά μήκος της επέκτασης και προστατεύει τη βαλβίδα από δυσλειτουργία. Η δομική ακεραιότητα της βαλβίδας μειώνει στο ελάχιστο κάθε θερμική παραμόρφωση των εσωτερικών εξαρτημάτων που προκαλείται από τη διακύμανση της θερμοκρασίας, διασφαλίζοντας το υψηλότερο επίπεδο απόδοσης για στενή απενεργοποίηση σε κρίσιμα πεδία LNG.

ΣΧΕΔΙΟ ΒΑΛΒΙΔΑΣ

Βασισμένο στο BS 6364, MESC 77/200, ISO 28921‐1 και απαιτήσεις πελατών

ΕΥΡΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

-320 έως 212 μοίρες F (-196 έως 120 μοίρες )

ΜΕΓΕΘΟΣ

NPS 1-30 (DN 25-750)

ΒΑΘΜΟΛΟΓΙΑ ΠΙΕΣΗΣ

ASME 150 - ASME 900

ΠΡΟΣΩΠΟ ΜΕ ΠΡΟΣΩΠΟ

Σύμφωνα με το πρότυπο API 6D

ΤΕΛΙΚΟΙ ΣΥΝΔΕΣΕΙΣ

RF, RTJ σύμφωνα με B16.5 & B16.47
BW, Butt Welded σύμφωνα με το B16.25

ΥΛΙΚΑ:

316 ανοξείδωτο ατσάλι

ΣΧΕΔΙΟ ΣΩΜΑΤΟΣ

Σφυρήλατο μπουλόνι δύο και τριών τεμαχίων

ΣΧΕΔΙΟ ΚΑΘΙΣΜΑΤΟΣ

Μαλακό ή μεταλλικό κάθισμα με σκληρή όψη στην μπάλα και στα καθίσματα
Σχεδιασμός καθίσματος για αποφυγή παγίδευσης υγρών στην κοιλότητα του σώματος

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Δευτερεύουσες σφραγίδες σε καθαρό γραφίτη
Αντιστατική συσκευή
Στέλεχος κατά του φουσκώματος
Διαμόρφωση στεγανοποίησης χειλιών
Διατίθεται συσκευασία στελέχους χαμηλών εκπομπών
Εκτεταμένο καπό για χαμηλή και κρυογονική εξυπηρέτηση

ΧΕΙΡΙΣΤΗΣ

Χειροκίνητο: κλειδί ή γρανάζι με λουκέτο
Ενεργοποιημένος: Πνευματικός/Υδραυλικός/Ηλεκτρικός

ΔΟΚΙΜΕΣ & ΠΙΣΤΟΠΟΙΗΣΕΙΣ

Συμμόρφωση με το BS 6364, MESC 77/200, ISO 28921‐1 επιθεώρηση και δοκιμή

Πυρασφάλεια και δοκιμή πυρκαγιάς σύμφωνα με το API 6FA/607
Πιστοποίηση SIL 3 σύμφωνα με το IEC61508
Φευγαλέα εκπομπή σύμφωνα με το ISO15848
PED 2014/68/UE
